Dettagli:
|
| Marca di prodotto: | WORLDIA | Famiglia di prodotto: | ManaNova |
|---|---|---|---|
| Nome: | Inserzione standard di PCBN | Uso: | Strumenti per tornitura |
| Materiale: | PCBN+Carbide | Grado di PCBN: | MNH10C/20C/30C |
| Numero di modello: | CCGW 060202 | Applicazione: | Corrispondenza di alta precisione dell'indurimento dell'acciaio |
| Evidenziare: | Inserti per tornitura in carburo PCBN,CCGW060202 Inserti per tornitura in carburo,Inserto WORLDIA CCGW |
||

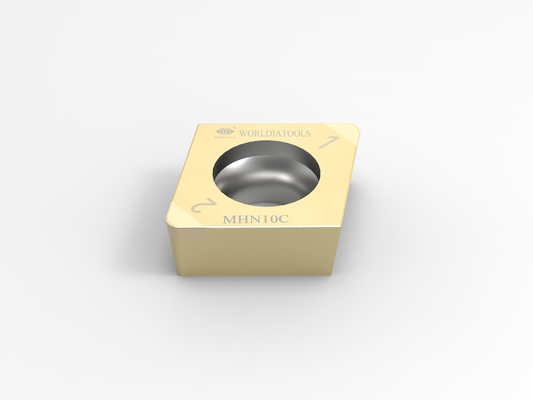

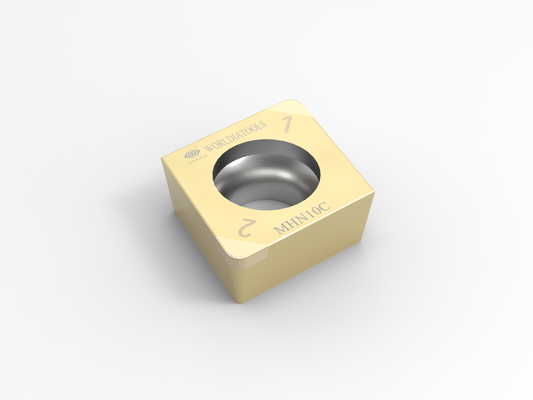

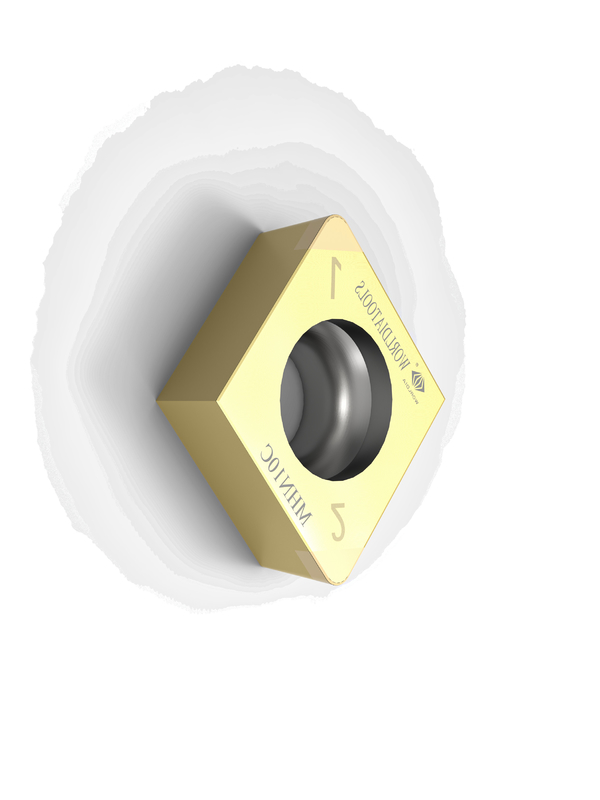

CCGW060202 Inserto da taglio PCBN standard per tornitura in metallo duro PCBN per acciaio temprato
Prodotti Principali:
Inserto PCBN: 7 materiali / 1 tipo, universale per acciaio temprato, ghisa, ghisa sferoidale e metallurgia delle polveri.
Gli utensili in CBN sono ideali per l'uso con acciaio temprato, ghise e ghise sinterizzate, nonché per la metallurgia delle polveri.
Descrizione:
MHNxxxviene utilizzato per la lavorazione generale di materiali in acciaio temprato, che possono essere ampiamente utilizzati per vari
elaborazione da bassa velocità ad alta velocità, da continua a forte intermittente.
MHN10C è adatto per il taglio continuo,
MHN20C è adatto per il taglio interrotto,
MNH30C è adatto per tagli fortemente interrotti.
"ManaNova" è un sottomarchio di Worldia, incentrato sulle serie standard di fascia alta.
ManaNova è un concetto che sta alla vista degli utenti finali, scegliamo rigorosamente i materiali PCD e PCBN
per fornire l'effetto di taglio universale.
La caratteristica fondamentale di ManaNova è la scelta facile e la consegna veloce.
"Scelta facile" è facile da scegliere in base alla tabella di confronto e all'applicazione.
"Consegna rapida" indica che tutti i tipi di inserti ManaNova PCD/PCBN presenti nel catalogo sono disponibili a magazzino.
vantaggi:
· Universale
· Scelta facile
· Consegna veloce
Applicazione:
| MHN10C | Applicato al taglio continuo di acciaio temprato |
| MHN20C | Applicato a taglio mediamente interrotto di acciaio temprato |
| MHN30C | Applicato al taglio interrotto pesante di acciaio temprato |
| MKN10 | Applicato al taglio della ghisa grigia |
| MKN20 | Applicato al taglio della ghisa sferoidale |
| MSN10 | Applicato al taglio della metallurgia delle polveri |
| MSN20 | Applicato al taglio della metallurgia delle polveri |
Specifica:
Introduzione al materiale - Scelta facile per il grado CBN
ISO H: Acciaio temprato Taglio continuo
ISO K: Taglio interrotto Cast Iron Light
ISO S: Metallurgia delle Polveri Taglio interrotto pesante
| Materiale | ISO H | ISO K | ISO S | ||||
| Grado PCBN | MHN10C | MHN20C | MNH30C | MKN10 | MKN20 | MSN10 | MSN20 |
| Liscio | Moderare | Tenacità | Ghisa | Ferro duttile | Metallurgia delle polveri | Metallurgia delle polveri | |
| Vc | 180(150~250) m/min |
100(50~150) m/min |
80(30~120) m/min |
600(300~800) m/min |
300(150~450) m/min |
300(200~500) m/min |
500(300~800) m/min |
| fn | 0,1(0,03~0,2) mm/giro |
0,1(0,03~0,2) mm/giro |
0,1(0,03~0,2) mm/giro |
0,1(0,03~0,3) mm/giro |
0,1(0,03~0,3) mm/giro |
0,1(0,03~0,3) mm/giro |
0,1(0,03~0,3) mm/giro |
| % | 45~55 | 60~70 | 85~95 | 85~95 | 60~70 | 60~70 | 85~95 |
| Granulometria | 1~2 um | 1~2 um | 2~3um | 2~3 um | 1~2 um | 1~2 um | 2~3 um |
| Legame | Tic | Lattina | Mucca | Mucca | TiCN | TiCN | Mucca |
| CCGW | Forma | Dimensioni | ||||||
| Codice ANSI | Codice ISO | Consigli | CIRCUITO INTEGRATO mm |
S mm |
R mm |
Φd mm |
LE mm |
|
| Tutto Rifornito |
CCGW 21.50.5 | CCGW 060202 | 2N | 6.35 | 2.38 | 0.2 | 2.8 | 2.2 |
| CCGW 21.51 | CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 2.2 | |
| CCGW 21.52 | CCGW 060208 | 2N | 6.35 | 2.38 | 0.8 | 2.8 | 2.2 | |
| CCGW 32.50.5 | CCGW 09T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 2.2 | |
| CCGW 32.51 | CCGW 09T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 2.2 | |
| CCGW 32.52 | CCGW 09T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 2.2 | |
| CCGW 32.53 | CCGW 09T312 | 2N | 9.525 | 3.97 | 1.2 | 4.4 | 2.2 | |
