Dettagli:
|
| Marca di prodotto: | WORLDIA | Famiglia di prodotto: | ManaNova |
|---|---|---|---|
| Numero di modello: | TCGW 090202 | Nome: | Inserzione standard di PCD |
| Utilizzo: | Strumenti per tornitura | Materiale: | PCD+Carbide |
| Grado di PCD: | MND10 | Punte: | 1N |
| Tipo: | Inserzione di taglio di PCD | Applicazione: | Corrispondenza di alta precisione dei materiali non ferrosi |
| Evidenziare: | L'alto silicio PCD di alluminio ha fornito di punta le inserzioni,Inserzioni del pcd di TCGW per alluminio,Strumenti del tornio dell'inserzione del carburo di TCGW |
||

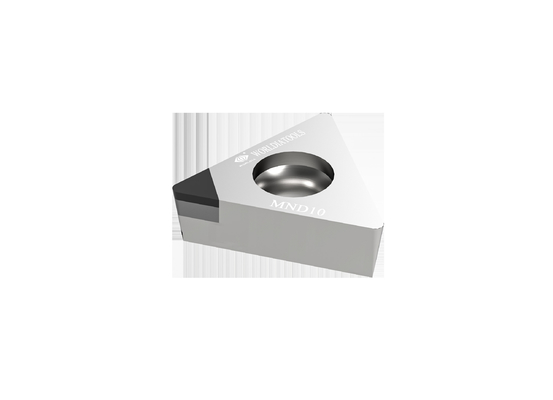

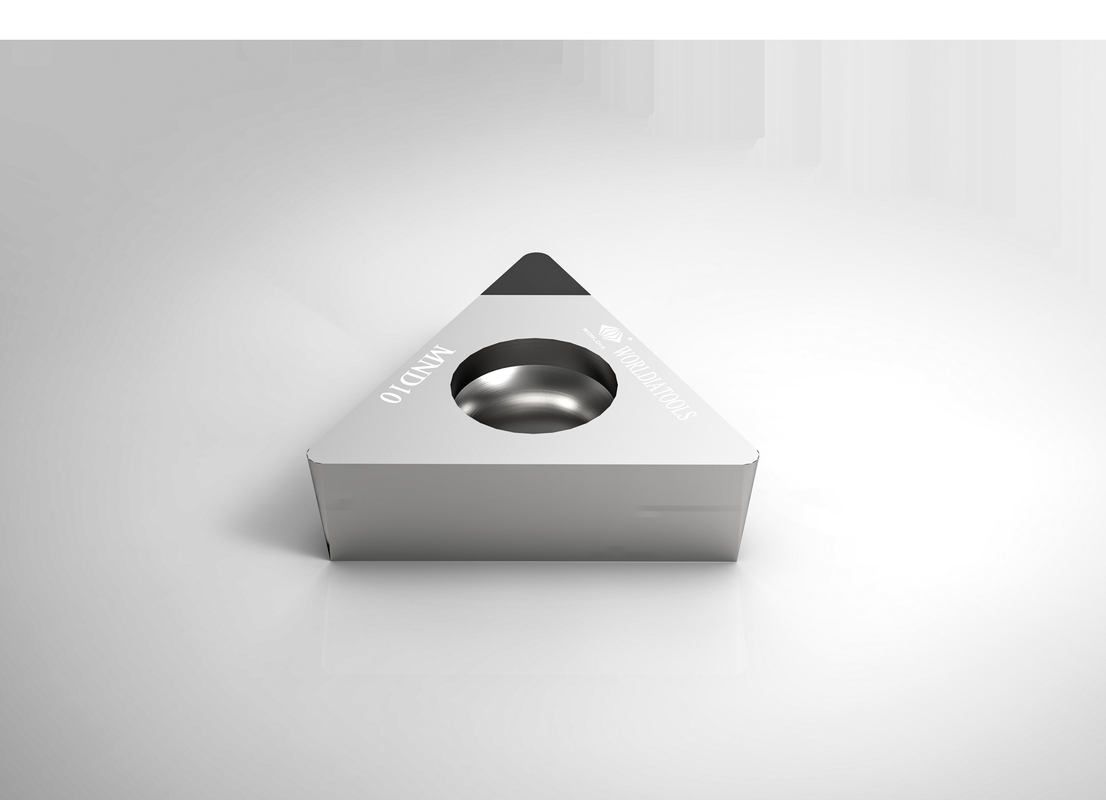

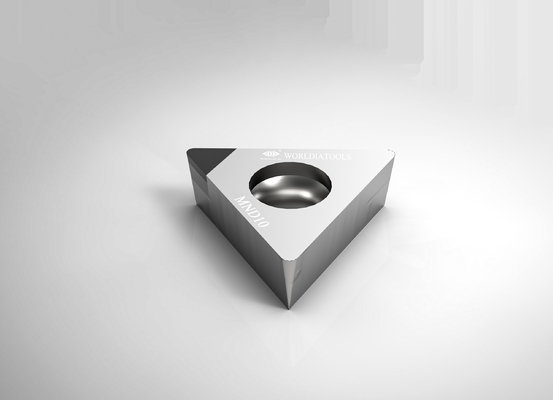

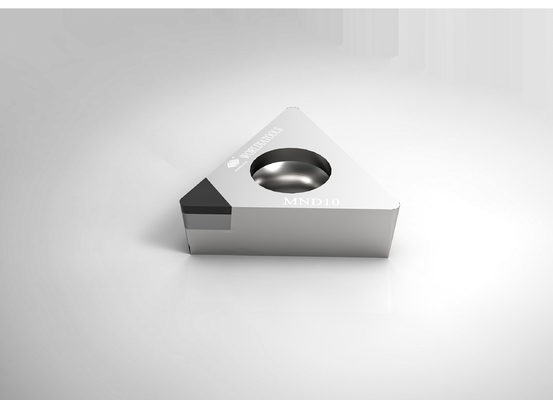

TCGW090202 Inserto standard per tornitura in metallo duro Inserto da taglio PCD per materiali non ferrosi
Descrizione:
"ManaNova" è un sottomarchio di Worldia, incentrato sulle serie standard di fascia alta.
Selezioniamo rigorosamente i materiali PCD e PCBN per soddisfare i clienti standardizzati e generali
requisiti di taglio e fornire servizi rapidi ed efficienti
La scelta facile e la consegna veloce sono la caratteristica diMana Nova
"Scelta facile": è facile scegliere in base alla tabella di confronto.
"Consegna rapida": Tutti i tipi di inserti ManaNova PCD a catalogo sono disponibili a magazzino.
Prodotti Principali:
Inserto PCBN: 7materiale/ 1 tipo, universale per acciaio temprato, ghisa, ghisa sferoidale e metallurgia delle polveri.
La serie Worldia ManaNova copre 7 gradi CBN di alta qualità per la lavorazione di acciaio temprato, ghisa,
e metallurgia delle polveri, i gradi disponibili sono MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN10, MSN20.
Gli inserti per tornitura in PCD possono essere utilizzati in molti campi, tra cui l'industria automobilistica, le apparecchiature energetiche e il legno e la pietra
industria.Può essere utilizzato per tagliare e lavorare diversi materiali come metalli non ferrosi, carburo di tungsteno, ceramica,
materiale non metallico e composito.
L'inserto in PCD è adatto per la lavorazione di sgrossatura e finitura di leghe di alluminio e altri materiali non metallici.
vantaggi:
·Alta qualità
·A basso costo
·Fornitura diretta in fabbrica
Servizio:
· Servizio di negozio online
· Supporto del distributore locale
· Supporto tecnico
Applicazione:
| MND10 | Applicato al taglio di materiali non ferrosi come leghe di alluminio, ecc. |
| Gli strumenti PCD sono limitati a materiali non ferrosi, come alluminio ad alto contenuto di silicio, compositi a matrice metallica (MMC) e plastica rinforzata con fibra di carbonio (CFRP). Il PCD con refrigerante flood può essere utilizzato anche nelle applicazioni di superfinitura del titanio. |
|
| ·Alluminio e leghe di alluminio | |
| ·Leghe di rame, ottone e bronzo | |
| ·Leghe di zinco e magnesio | |
| ·Fibra di carbonio | |
| · Resine epossidiche | |
| ·Plastica | |
| ·Compositi in fibra di vetro | |
| ·Compositi di grafite |
Specifica:
| Angolo | Dimensioni | Grado | ||||||
| Codice ANSI | Codice ISO | Consigli | CIRCUITO INTEGRATO mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| GCCW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| GCC 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| GCC 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| GCC 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| GCC 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| Raccomandazione sulla velocità di avanzamento | ||||||
| Raggio del naso (millimetro) | Ra ehm | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Avanzamento f (mm/giro)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0.8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
