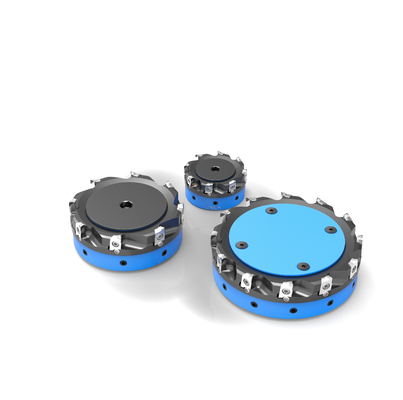

FMP-BE motore di fresatura a conchiglia per la fresatura del viso e delle spalle BEHW1204 utensili di fresatura PCD PCBN di tipo inserto

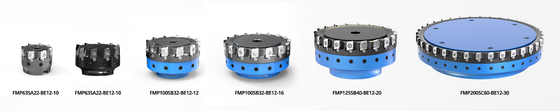

Worldia FMP-BE macchine per la fresaturasono stati sviluppati per la lavorazione ad alta velocità di metallo leggero anche su centri di lavorazione di piccole dimensioni con fusioni di precisione.requisiti per il peso ridotto, bassa inerzia e bilanciamento preciso per consentire una elevata accelerazione del mandrino, alta resistenza e resistenza all'usura sono soddisfatte allo stesso tempo.I tagliatori da 80 a 160 mm di diametro possono essere montati sullo stesso adattatore, mentre, ad esempio, il peso di un tagliatore di diametro 160 mm con adattatore BT30 non supera i 3 kg.

All Worldia FMP-BEi tagliatori dispongono di una tasca di inserimento standard che consente l'uso di diverse combinazioni di inserti a punta BEHW1204PCD e PCBN,con una lunghezza massima di 20 mm o più ma non superiore a 30 mm,.

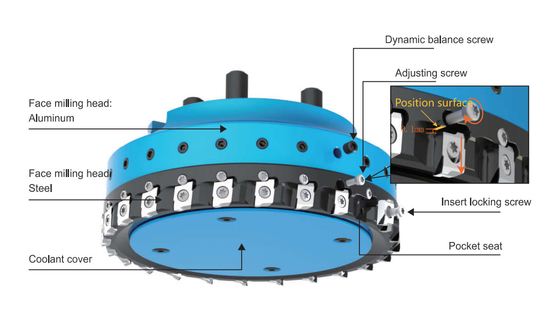

1- Leghe di alluminio/acciaio

- Al centro del corpo per la riduzione del peso

- Anello in acciaio indurito per elevata rigidità e resistenza all'usura, quindi durata più lunga del tagliaio rispetto ai tagliai con corpo in alluminio

2. seggiolini tascabili di inserimento ad alta precisione mantenendo una fuoriuscita assiale di 0,02 mm senza regolazione dell'inserimento

3Come regolazione standard, ogni sacca può anche essere regolata per un'espansione assiale entro un intervallo di 0,1 mm.

4. inserti BEHW sono disponibili in una varietà di materiali, angoli di piombo, asciugatrice, e angolo disegni per molte applicazioni diverse in faccia e spalla fresatura rugoso e finitura

5. separazione tra la faccia di posizionamento dell'inserto e il bordo di taglio per proteggere il bordo di taglio e per semplificare l'uso di inserti sovrapposti o ripiegati

6. inserti con 2 bordi di taglio e servizio di ripetizione / ripetizione per ridurre il costo di attrezzatura per pezzo

7. Liquido di raffreddamento interno attraverso il corpo del taglio

Il portafoglio di Worldia comprende una varietà di materiali PCD e CVD diversi che saranno selezionati in base alle esigenze specifiche dell'applicazione.Di seguito sono riportati i gradi che coprono le applicazioni più comuni.

Pezzo di lavoro: copertura della parte finale del motore
Materiale: lega di alluminio

Fuso: Fuso singolo

Velocità massima: 16000 giri al minuto

Adattatore: BT40
Finitura superficiale: Ra1.25

Fabbricazione a partire da materiali di cui all'allegato 1 del presente regolamento
Materiale: lega di alluminio

Fuso: Fuso singolo

Velocità massima: 16000 giri al minuto

Adattatore: BT50
Finitura superficiale: Ra1.25

Pezzo da lavorare: testa del cilindro

Materiale: ALSi10MgCu

Fuso: Fuso singolo

Velocità massima: 12000 giri al minuto

Adaptatore: HSK63

Tipo di lavorazione: fresatura superficiale

Tempo di trattamento: 1

Finitura superficiale: Ra3.2

Pezzo di lavoro: Guida
Materiale: HT250

Fuso: Fuso singolo

Velocità massima: 8000 giri al minuto

Finitura superficiale: Ra0.4

Durezza: HB180
Finitura superficiale: Ra0.4
Tempo di trattamento: 1
