Dettagli:
|
| Nome: | FMP-BE Fresatrici a conchiglia - Pezzo fine | Materiale di taglio: | PCD/PCBN |
|---|---|---|---|
| Bordi taglienti: | 16 | Tipo dell'inserzione: | BEHW1204 |
| Diametro standard del taglio (mm): | 40-250 | Materiale della taglierina: | 40 - 63: acciaio 80 - 250: alluminio + acciaio |
| Vantaggi: | Alta resistenza e resistenza all'usura | ||
| Evidenziare: | strumento di fresatura di superfici di alta qualità,Strumento di fresatura BEHW1204,Strumento di fresatura FMP100SB32-BE12-16 |
||
Strumento di fresatura FMP-BE FMP100SB32-BE12-16 per superfici di alta qualità BEHW1204 strumento di fresatura PCD PCBN di tipo inserto
| Specificità | Inventario | D | D1 | D2 | D3 | L | App max | Z | kg | Max RPM | Materiale |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | ️ | 40 | 11 | 6 | 0.36 | 40000 | Acciaio |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | ️ | 40 | 11 | 8 | 0.55 | 35100 | Acciaio |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | ️ | 40 | 11 | 10 | 0.75 | 30200 | Acciaio |
| FMP080SA27-BE12-12 | (040401060007 | 80 | 27 | 50 | ️ | 50 | 11 | 12 | 0.96 | 27500 | Acciaio+Auminio |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | ️ | 50 | 11 | 16 | 1.45 | 23800 | Acciaio+Auminio |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | ️ | 63 | 11 | 20 | 2.40 | 19100 | Acciaio+Auminio |
| FMP160SC40-BE12-24 | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | Acciaio+Auminio |
| FMP200SC60-BE12-30 | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | Acciaio+Auminio |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | Acciaio+Auminio |
| Tagliatrici consegnate assemblate con pezzi di ricambio, ma senza inserti, bilanciate dinamicamente a G2,5 a 25000 giri al minuto: mm | |||||||||||
|
Worldia FMP-BE macchine per la fresaturasono stati sviluppati per la lavorazione ad alta velocità di metallo leggero anche su centri di lavorazione di piccole dimensioni con fusioni di precisione.requisiti per il peso ridotto, bassa inerzia e bilanciamento preciso per consentire una elevata accelerazione del mandrino, alta resistenza e resistenza all'usura sono soddisfatte allo stesso tempo.I tagliatori da 80 a 160 mm di diametro possono essere montati sullo stesso adattatore, mentre, ad esempio, il peso di un tagliatore di diametro 160 mm con adattatore BT30 non supera i 3 kg.
|
|

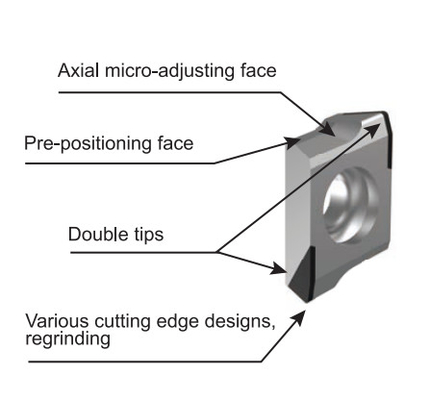

1- Leghe di alluminio/acciaio - Al centro del corpo per la riduzione del peso - Anello in acciaio indurito per elevata rigidità e resistenza all'usura, quindi durata più lunga del tagliaio rispetto ai tagliai con corpo in alluminio 2. seggiolini tascabili di inserimento ad alta precisione mantenendo una fuoriuscita assiale di 0,02 mm senza regolazione dell'inserimento 3Come regolazione standard, ogni sacca può anche essere regolata per un'espansione assiale entro un intervallo di 0,1 mm. 4. inserti BEHW sono disponibili in una varietà di materiali, angoli di piombo, asciugatrice, e angolo disegni per molte applicazioni diverse in faccia e spalla fresatura rugoso e finitura 5. separazione tra la faccia di posizionamento dell'inserto e il bordo di taglio per proteggere il bordo di taglio e per semplificare l'uso di inserti sovrapposti o ripiegati 6. inserti con 2 bordi di taglio e servizio di ripetizione / ripetizione per ridurre il costo di attrezzatura per pezzo 7. Liquido di raffreddamento interno attraverso il corpo del taglio |
|
|
Il portafoglio di Worldia comprende una varietà di materiali PCD e CVD diversi che saranno selezionati in base alle esigenze specifiche dell'applicazione.Di seguito sono riportati i gradi che coprono le applicazioni più comuni. |
| Materiale del pezzo da lavorare | Grado | Dimensione del grano (mm) | Caratteristiche | Applicazione |
| N | PD10E | 10 | PD10E è il grado universale presente sul mercato ed è la prima scelta per molte applicazioni in cui è richiesto un equilibrio di robustezza e resistenza all'usura di 90%. | Questo grado è comunemente utilizzato per le applicazioni di finitura non ferrosi. Altre applicazioni di successo includono la lavorazione di legno, MDF, alluminio di silicio a basso contenuto di medio, carburo, gomma dura,grafite e così via. |
| PD32E | 2 ~ 30 | PD32E ha una combinazione unica di resistenza all'usura, resistenza al taglio e qualità del taglio. Contiene una miscela accuratamente selezionata di diamanti da 2 a 30 um.La combinazione di queste dimensioni di particelle e di un processo di sinterizzazione ad alta pressione appositamente sviluppato produce una struttura con estrema resistenza all'abrasione e buona stabilità termica. | Le aree di applicazione comprendono la lavorazione di pezzi abrasivi come MMC, leghe di alluminio ad alto silicio nonché la lavorazione di carburo, gomma dura, grafite e altri materiali. |
|
Pezzo di lavoro: copertura della parte finale del motore Fuso: Fuso singolo Velocità massima: 16000 giri al minuto Adattatore: BT40 |
|
Fabbricazione a partire da materiali di cui all'allegato 1 del presente regolamento Fuso: Fuso singolo Velocità massima: 16000 giri al minuto Adattatore: BT50 |
|
Pezzo da lavorare: testa del cilindro Materiale: ALSi10MgCu Fuso: Fuso singolo Velocità massima: 12000 giri al minuto Adaptatore: HSK63 Tipo di lavorazione: fresatura superficiale Tempo di trattamento: 1 Finitura superficiale: Ra3.2 |
|
Pezzo da lavorare: testa del cilindro Materiale: ALSi10MgCu Fuso: Fuso singolo Velocità massima: 16000 giri al minuto |
| Consulenza tecnologica e progettazione di strumenti personalizzati | Dopo un attento studio delle vostre esigenze, i nostri ingegneri suggeriscono il più efficiente Se necessario, progettare gli strumenti esattamente secondo le vostre esigenze. |
| Assemblaggio e impostazione degli attrezzi | Se richiesto, assembliamo i tagliatori con inserti e li regolaamo prima della consegna |
| Inserire Ritorno e ricollocamento | Offriamo ripiegamento alla stessa dimensione di inserimento sovrapposizione a condizioni interessanti |
