Dettagli:
|
| Numero di modello: | L-TCGW 16T302 | Punte: | 2N |
|---|---|---|---|
| Tipo: | Integrale | Marchio del prodotto: | WORLDIA |
| Famiglia di prodotti: | ManaNova | Materiale: | PCD+carburo |
| Grado PCD: | MND10 | Applicazione: | Lavorazione di materiali non ferrosi |
| Evidenziare: | utensili da taglio worldia diamante policristallino,utensili da taglio worldia metallo non ferroso,inserto worldia pcd |
||

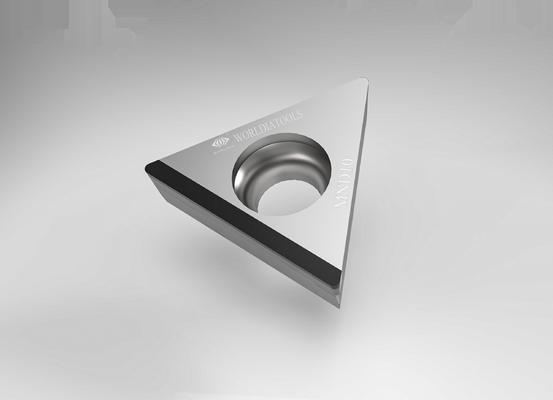

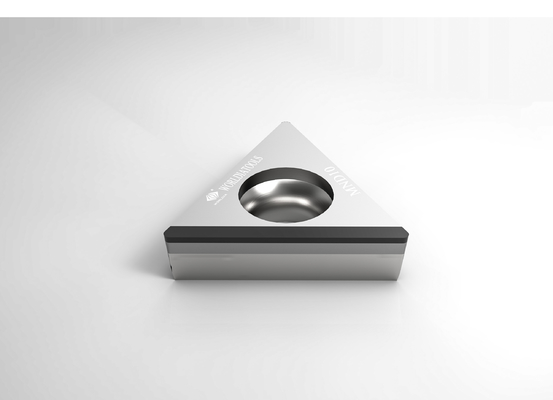

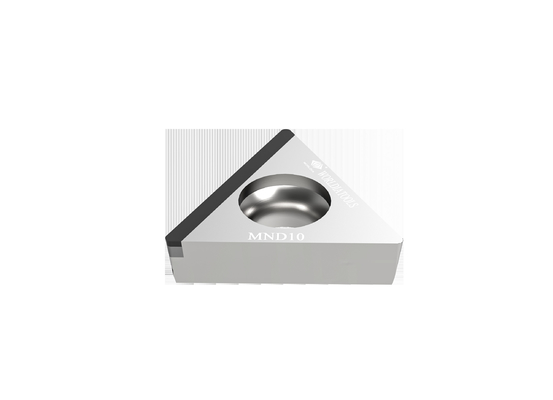

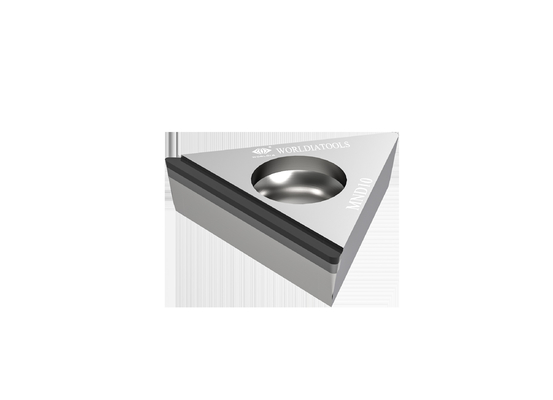

Inserzione di giro di taglio dell'inserzione PCD del carburo standard di L-TCGW 16T302 per i materiali non ferrosi
L'inserzione di PCD (materiale MND10) è adatta a lavorare di rivestimento ed approssimativo della lega di alluminio e di altri materiali del metalloide.
I quattro tipi del bordo sono interruttore di chip e standard, il bordo completo e fronte pieno.
Descrizione:
«ManaNova» è una sotto-marca di Worldia, mettente a fuoco sulla serie standard di qualità superiore.
ManaNova è un concetto che sta dal punto di vista degli utilizzatori finali, noi rigorosamente sceglie
Materiali di PCBN e di PCD per fornire l'effetto tagliente universale.
La caratteristica critica di ManaNova è scelta facile e la consegna veloce.
«Scelta facile»: È facile da scegliere secondo la tavola e l'applicazione di confronto.
«Consegna veloce»: Tutte le inserzioni di ManaNova PCD nel catalogo sono disponibili in azione.
Eliminando la forza maggiore, potete ottenere nei 4-5 giorni.
Materiale:
Il nitruro di boro cubico policristallino (CBN) è un materiale con una durezza calda eccellente che può essere usata a molto
alte velocità taglienti. Inoltre esibisce la buona durezza e gli strumenti dello shock termico resistance.CBN sono ideali per uso
con acciaio temperato, le ghisa e le componenti sinterizzate delle metallurgie delle polveri come pure dei ferri.
Gli strumenti con il diamante policristallino (PCD) che taglia i materiali possono ridurre significativamente il vostro costo di foggiatura,
Gli strumenti di PCD sono ideali per uso con metallo non ferroso, quale alluminio, zinco ed il magnesio unisce in lega,
Composti di GRP, plastica a fibra rinforzata del carbonio, carburo «verde» e materiali ceramici come pure tutti i abrasivi.
Prodotti principali:
L'inserzione di PCD (materiale MND10) è adatta a lavorare di rivestimento ed approssimativo della lega di alluminio e di altri materiali del metalloide.
L'inserzione di PCBN è adatta a lavorare del ghisa acciaio temperato e grigio, del ferro duttile e delle metallurgie delle polveri.
Vantaggi:
·Alta qualità
·Basso costo
·Rifornimento diretto della fabbrica
Applicazione:
| MND10 | Adatto a taglio dei materiali non ferrosi quali le leghe di alluminio, ecc. |
| Gli strumenti di PCD sono limitati ai materiali non ferrosi, quali l'alluminio del alto-silicio, i composti di matrice di metallo (MMC) e la plastica a fibra rinforzata del carbonio (CFRP). PCD con il liquido refrigerante dell'inondazione può anche essere utilizzato nelle applicazioni di titanio di super-rifinitura. |
|
| ·Leghe di alluminio e di alluminio | |
| ·Leghe di rame, d'ottone e bronzee | |
| ·Leghe del magnesio e dello zinco | |
| ·Fibra del carbonio | |
| ·Resine epossidiche | |
| ·Plastica | |
| ·Composti della vetroresina | |
| ·Composti della grafite |
Specificazione:
| Angolo | Dimensioni | Grado | ||||||
| Codice dell'ANSI | Codice di iso | Punte | IC millimetro |
S millimetro |
R millimetro |
Φd millimetro |
LE millimetro |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5,56 | 2,38 | 0,2 | 2,4 | 2,5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5,56 | 2,38 | 0,4 | 2,4 | 2,5 | √ |
| TCGW 220,5 | TCGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 2,8 | 2,5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 2,8 | 2,5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 2,8 | 2,5 | √ |
| TCGW 32,51 | TCGW 16T304 | 1N | 9,525 | 3,97 | 0,4 | 4,4 | 2,5 | √ |
| TCGW 32,52 | TCGW 16T308 | 1N | 9,525 | 3,97 | 0,8 | 4,4 | 2,5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9,525 | 3,97 | 0,2 | 4,4 | 16,2 | √ |
| L-TCGW 32,51 | L-TCGW 16T304 | 2N | 9,525 | 3,97 | 0,4 | 4,4 | 15,9 | √ |
| L-TCGW 32,52 | L-TCGW 16T308 | 2N | 9,525 | 3,97 | 0,8 | 4,4 | 15,3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5,56 | 2,38 | 0,4 | 2,4 | 9 | √ |
| Raccomandazione di tasso d'entrata | ||||||
| Raggio del naso (millimetri) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ di tasso d'entrata f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
