Dettagli:
|
| Numero di modello: | L-TCGW 16T304 | Consigli: | 2N |
|---|---|---|---|
| Tipo: | Lunghezza intera | Marchio del prodotto: | MONDOIA |
| Famiglia di prodotti: | ManaNova | Materiale: | PCD+carburo |
| Grado PCD: | MND10 | Applicazione: | Elevata precisione di lavorazione di materiali non ferrosi |
| Vantaggio: | Scelta facile e consegna veloce | ||
| Evidenziare: | utensili da taglio worldia universali,utensili da taglio worldia tcgw,inserti per tornitura in metallo duro worldia |
||

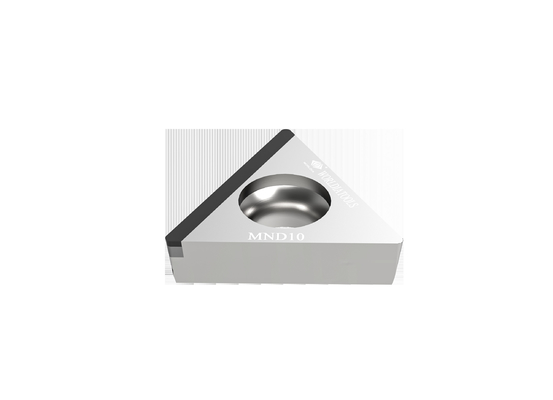

L-TCGW 16T304 Inserto standard per tornitura in metallo duro Inserto da taglio in PCD per materiali non ferrosi
WORLDIA presta particolare attenzione alla realizzazione di utensili da taglio super duri standard.
E abbiamo apportato un'enorme quantità di innovazioni tecniche nella progettazione e produzione
Inserti PCBN/PCD/CVD e prodotti correlati.
L'inserto PCD (materiale MND10) è adatto per la lavorazione di sgrossatura e finitura di leghe di alluminio e altri materiali non metallici.
I quattro tipi di tagliente sono standard, rompitruciolo,bordo pieno,e faccia piena.
Descrizione:
"ManaNova" è un marchio secondario di Worldia, incentrato sulle serie standard di fascia alta.
ManaNova è un concetto che sta nella vista degli utenti finali, che scegliamo rigorosamente
Materiali PCD e PCBN per fornire l'effetto di taglio universale.
MANANOVA prende "Scelta facile e consegna veloce" come la caratteristica che intende
per fornire un servizio rapido ed efficiente per i clienti nazionali ed esteri per soddisfare le loro
domanda di strumenti standardizzati e universalizzati.
Materiale:
Diamante policristallino (PCD)
1. Ridurre significativamente il costo degli utensili
2. Per la lavorazione di metalli non ferrosi
Nitruro di boro cubico policristallino (CBN)
1. Con un'eccellente durezza a caldo
2.Buona tenacità e resistenza agli shock termici.
3. Per la lavorazione di acciai temprati, ghise, ghise sinterizzate e componenti di metallurgia delle polveri
Prodotti Principali:
L'inserto PCD (materiale MND10) è adatto per la lavorazione di sgrossatura e finitura di leghe di alluminio e altri materiali non metallici.
L'inserto PCBN è adatto per la lavorazione di acciaio temprato, ghisa grigia, ferro duttile e metallurgia delle polveri.
Servizio:
· Servizio negozio online
· Supporto del distributore locale
· Supporto tecnico
Applicazione:
| MND10 | Adatto per il taglio di materiali non ferrosi come leghe di alluminio, ecc. |
| Gli strumenti PCD sono limitati a materiali non ferrosi, come alluminio ad alto contenuto di silicio, compositi a matrice metallica (MMC) e plastica rinforzata con fibra di carbonio (CFRP). Il PCD con lubrorefrigerante può essere utilizzato anche nelle applicazioni di superfinitura del titanio. |
|
| ·Alluminio e leghe di alluminio | |
| ·Leghe di rame, ottone e bronzo | |
| ·Leghe di zinco e magnesio | |
| ·Fibra di carbonio | |
| · Resine epossidiche | |
| ·Plastica | |
| ·Compositi in fibra di vetro | |
| ·Compositi di grafite |
Specifica:
| Angolo | Dimensioni | Grado | ||||||
| Codice ANSI | Codice ISO | Consigli | CIRCUITO INTEGRATO mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| GTCW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| GTCW 32.51 | TCGW16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| GTCW 32.52 | TCGW16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| Raccomandazione sulla velocità di avanzamento | ||||||
| Raggio del naso (mm) | Ra ehm | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Avanzamento f (mm/giro)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0.113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0.113 | 0,160 | 0,226 |
| 0.8 | 0,057 | 0,080 | 0.113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0.113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
