Dettagli:
|
| Numero di modello: | TPGW 110304 | Tipo: | Strumenti per tornitura |
|---|---|---|---|
| Marca di prodotto: | WORLDIA | Famiglia di prodotto: | ManaNova |
| Nome: | Inserzione standard di PCD | Materiale: | PCD+Carbide |
| Grado di PCD: | MND10 | Applicazione: | Alta precisione di lavorare dei materiali non ferrosi |
| Evidenziare: | TPGW PCD che taglia le inserzioni,WORLDIA PCD che taglia le inserzioni,Inserzioni di TPGW per le macchine di CNC |
||

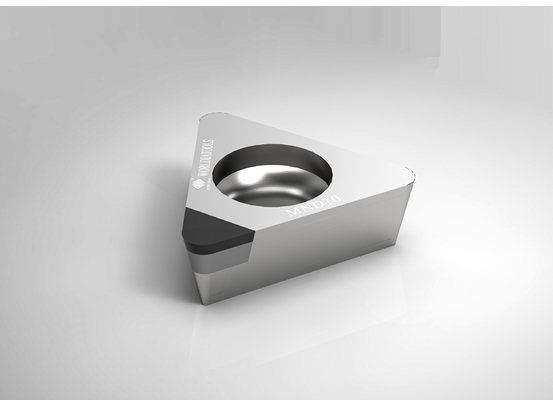

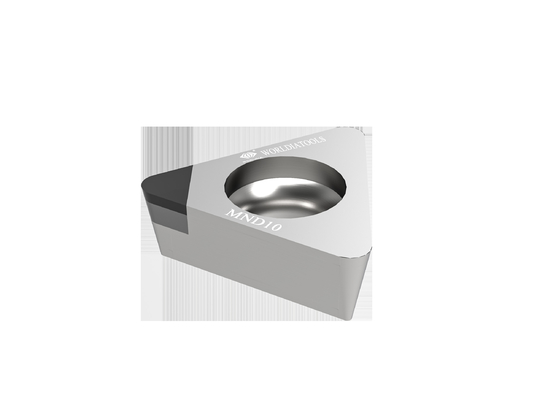

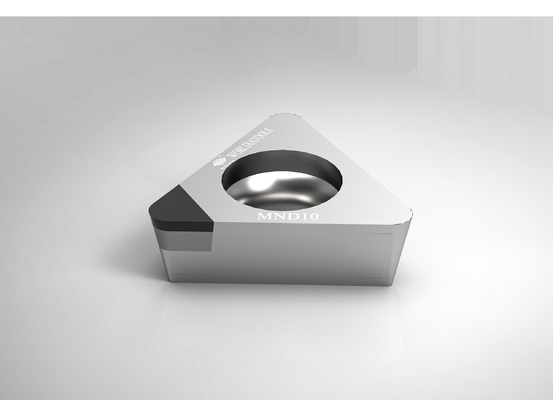

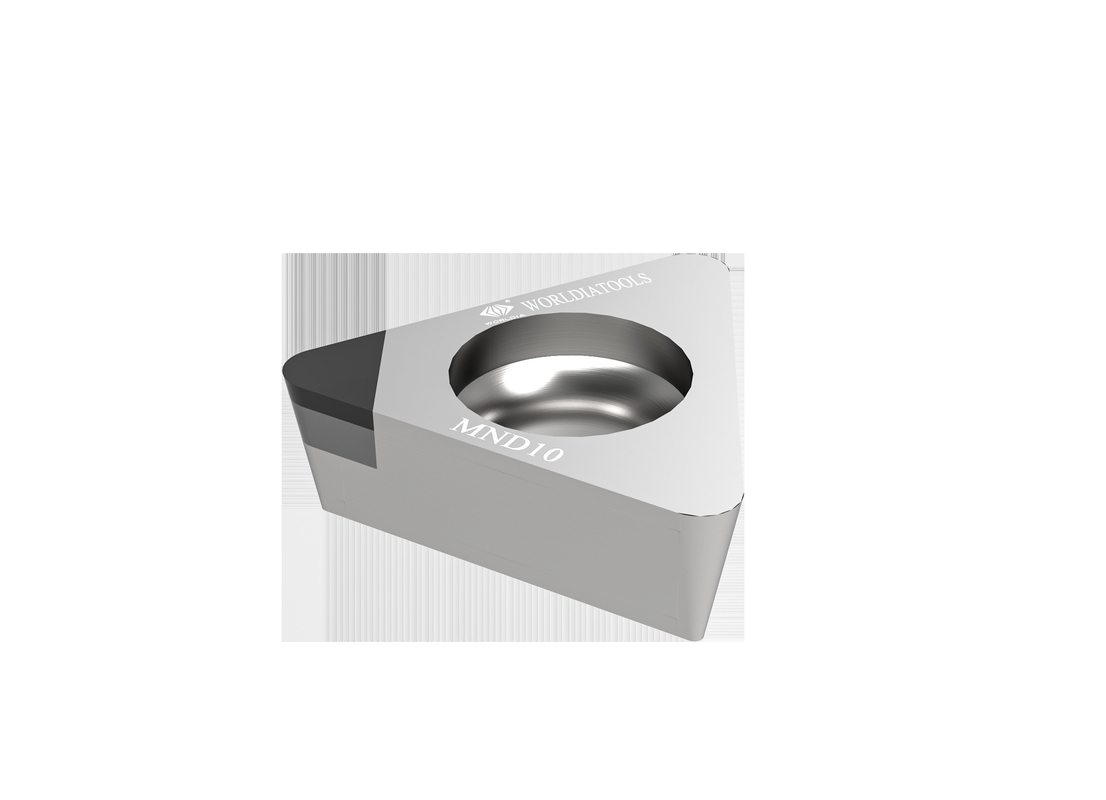

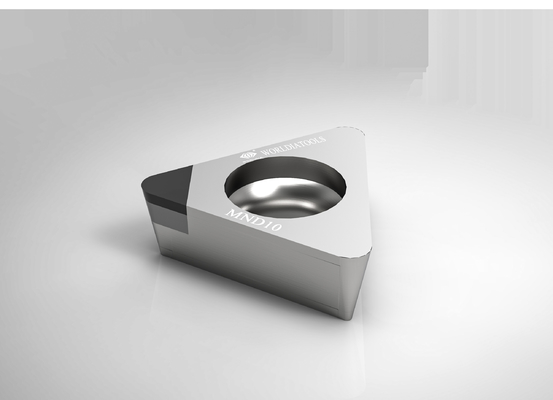

Inserzione di giro di taglio dell'inserzione PCD del carburo standard di TPGW 110304 per i materiali non ferrosi
WORLDIA
WORLDIA presta l'attenzione speciale alla fabbricazione degli strumenti di taglio duri eccellenti standard.
Ed abbiamo fatto una somma enorme delle innovazioni tecniche nella progettazione e nella fabbricazione
Inserzioni di PCBN/PCD/CVD e prodotti relativi.
Descrizione:
ManaNova, una sotto-marca di Worldia, è posizionato come serie standard di qualità superiore.
Per soddisfare le esigenze dei clienti come lo scopo, selezioniamo rigorosamente i materiali di PCD/PCBN per fornire un universale,
effetto tagliente stabile e ed efficiente.
La caratteristica critica di ManaNova è scelta facile e la consegna veloce.
«La scelta facile» è facile da scegliere secondo la tavola e l'applicazione di confronto.
«La consegna veloce» è tutte le inserzioni di ManaNova PCD nel catalogo è disponibile in azione.
Eliminando la forza maggiore, potete ottenere nei 4-5 giorni.
Materiale:
Diamante policristallino (PCD)
1. Riduca significativamente il vostro costo di foggiatura
2. Per lavorare del metallo non ferroso
Nitruro di boro cubico policristallino (CBN)
1. Con una durezza calda eccellente
2. buona resistenza di shock termico e di durezza.
3. Per acciaio temperato, le ghisa, i ferri sinterizzati come pure lavorare delle componenti delle metallurgie delle polveri
Prodotti principali:
Inserzione di PCBN: 7 materiali 1 tipo, universale per ghisa acciaio temperato e, ferro duttile e metallurgie delle polveri
.
Inserzione di PCD: Fornitura stabile, effetto tagliente efficiente universale e alto.
Vantaggi:
·Alta qualità
·Basso costo
·Rifornimento diretto della fabbrica
Applicazione:
| MND10 | Adatto a taglio dei materiali non ferrosi quali le leghe di alluminio, ecc. |
| Gli strumenti di PCD sono limitati ai materiali non ferrosi, quali l'alluminio del alto-silicio, i composti di matrice di metallo (MMC) e la plastica a fibra rinforzata del carbonio (CFRP). PCD con il liquido refrigerante dell'inondazione può anche essere utilizzato nelle applicazioni di titanio di super-rifinitura. |
|
| ·Leghe di alluminio e di alluminio | |
| ·Leghe di rame, d'ottone e bronzee | |
| ·Leghe del magnesio e dello zinco | |
| ·Fibra del carbonio | |
| ·Resine epossidiche | |
| ·Plastica | |
| ·Composti della vetroresina | |
| ·Composti della grafite |
Specificazione:
| Angolo | Dimensioni | Grado | ||||||
| Codice dell'ANSI | Codice di iso | Punte | IC millimetro |
S millimetro |
R millimetro |
Φd millimetro |
LE millimetro |
MND 10 |
| TPGW 220,5 | TPGW 110302 | 1N | 6,35 | 3,18 | 0,2 | 3,3 | 2,5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6,35 | 3,18 | 0,4 | 3,3 | 2,5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6,35 | 3,18 | 0,8 | 3,3 | 2,5 | √ |
| TPGW 330,5 | TPGW 160402 | 1N | 9,525 | 4,76 | 0,2 | 4,4 | 2,5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9,525 | 4,76 | 0,4 | 4,4 | 2,5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9,525 | 3,18 | 0,8 | 3,3 | 15,3 | √ |
| Raccomandazione di tasso d'entrata | ||||||
| Raggio del naso (millimetri) | Ra um | |||||
| 0,2 | 0,4 | 0,8 | 1,6 | 3,2 | 6,4 | |
| ≤ di tasso d'entrata f (mm/rev) | ||||||
| 0,2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0,4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0,8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1,2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1,6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2,4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
