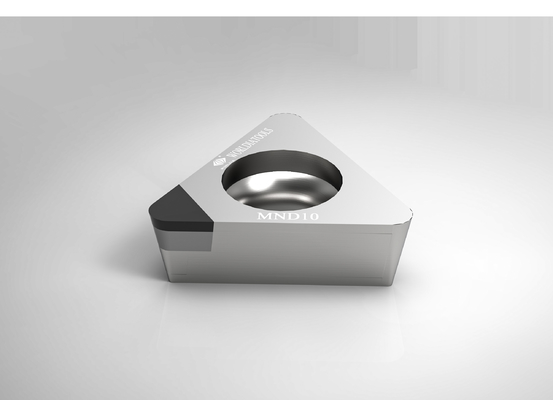

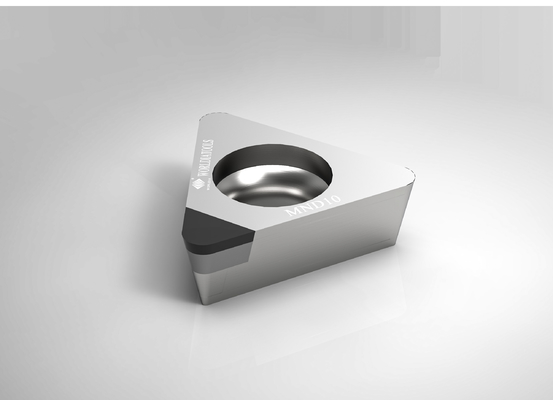

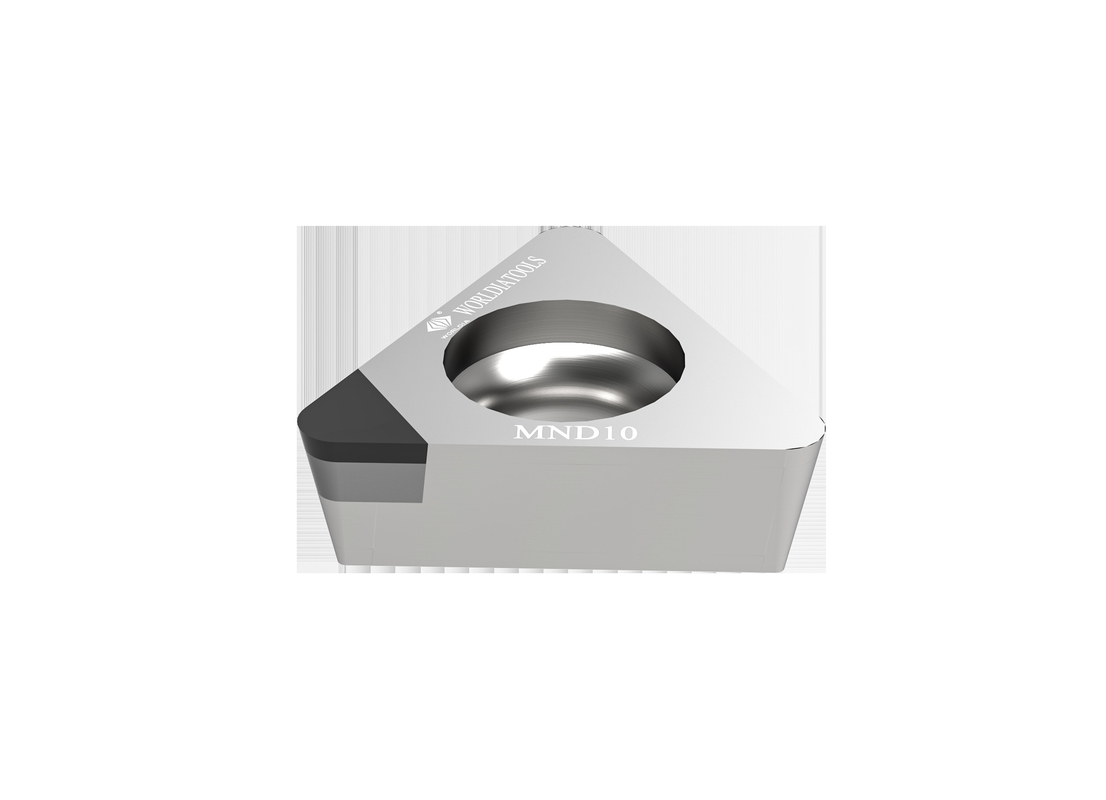

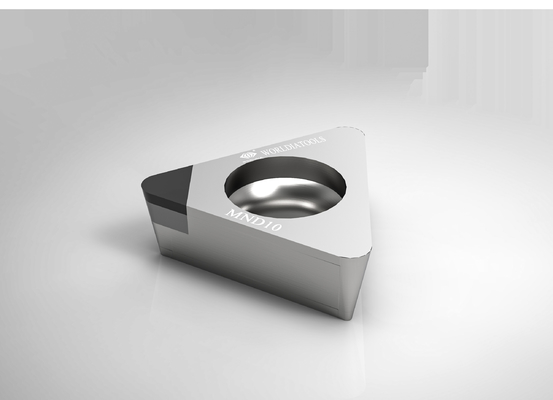

TPGW 110308 Inserto standard per tornitura in metallo duro Inserto da taglio PCD per materiali non ferrosi
MONDO
Nel mondo manifatturieroio, i cambiamenti ci spingono a promuovere i nostri prodotti e servizi.
Ci dedichiamo a fornirvi utensili da taglio e soluzioni che corrispondano alle ambizioni della vostra azienda
.Vogliamo crescere insieme a te.
Descrizione:
Come serie di utensili da taglio standard di fascia alta, MANANOVA esegue l'intero processo di qualità
gestione delle materie prime, con sofisticate apparecchiature di collaudo di produzione, professionali e
team di ricerca e sviluppo e produzione esperti e servizi tecnici professionali, in modo che ogni utente possa
continuare a sperimentare i vantaggi degli utensili da taglio Worldia.
La scelta facile e la consegna veloce sono la caratteristica fondamentale di ManaNova.
Materiale:
Il nitruro di boro cubico policristallino (CBN) è un materiale con un'eccellente durezza a caldo che può essere utilizzato a
elevate velocità di taglio.Presenta inoltre una buona tenacità e resistenza agli shock termici. Gli utensili in CBN sono ideali per l'uso
con acciaio temprato, ghise e ghiere sinterizzate, nonché componenti per la metallurgia delle polveri.
Gli utensili con materiali da taglio in diamante policristallino (PCD) possono ridurre significativamente i costi degli utensili,
Gli utensili PCD sono ideali per l'uso con metalli non ferrosi, come leghe di alluminio, zinco e magnesio,
Compositi in vetroresina, plastica rinforzata con fibra di carbonio, carburo "verde" e ceramica, nonché tutti i materiali abrasivi
Prodotti Principali:
L'inserto PCBN è adatto per la lavorazione di acciaio temprato, ghisa grigia, ghisa sferoidale e metallurgia delle polveri.
Sette materiali/un tipo” ovvero ciascuna specifica corrispondente a sette materiali.
(MHN10C, MHN20C, MHN30C, MKN10, MKN20, MSN 10, MSN20) è la caratteristica dell'inserto PCBN.
.
L'inserto PCD (materiale MND10) è adatto per la lavorazione di sgrossatura e finitura di leghe di alluminio e altri materiali non metallici.
Inserto PCD: fornisce un effetto di taglio stabile, universale e ad alta efficienza.
I quattro tipi di taglienti sono standard, rompitruciolo, integrale e integrale.
vantaggi:
· Universale
· Scelta facile
· Consegna veloce
Servizio:
· Servizio di negozio online
· Supporto del distributore locale
· Supporto tecnico
Applicazione:
| MND10 |
Adatto per il taglio di materiali non ferrosi come leghe di alluminio, ecc. |
Gli strumenti PCD sono limitati a materiali non ferrosi, come alluminio ad alto contenuto di silicio, compositi a matrice metallica (MMC) e plastica rinforzata con fibra di carbonio (CFRP).
Il PCD con refrigerante flood può essere utilizzato anche nelle applicazioni di superfinitura del titanio. |
| ·Alluminio e leghe di alluminio |
| ·Leghe di rame, ottone e bronzo |
| ·Leghe di zinco e magnesio |
| ·Fibra di carbonio |
| · Resine epossidiche |
| ·Plastica |
| ·Compositi in fibra di vetro |
| ·Compositi di grafite |
Specifica:
| Angolo |
Dimensioni |
Grado |
| Codice ANSI |
Codice ISO |
Consigli |
CIRCUITO INTEGRATO
mm |
S
mm |
R
mm |
Φd
mm |
LE
mm |
MND
10 |
| TPGW 220.5 |
TPGW 110302 |
1N |
6.35 |
3.18 |
0.2 |
3.3 |
2.5 |
√ |
| TPGW 221 |
TPGW 110304 |
1N |
6.35 |
3.18 |
0.4 |
3.3 |
2.5 |
√ |
| TPGW 222 |
TPGW 110308 |
1N |
6.35 |
3.18 |
0.8 |
3.3 |
2.5 |
√ |
| |
| TPGW 330.5 |
TPGW 160402 |
1N |
9.525 |
4.76 |
0.2 |
4.4 |
2.5 |
√ |
| TPGW 331 |
TPGW 160404 |
1N |
9.525 |
4.76 |
0.4 |
4.4 |
2.5 |
√ |
| |
| F-TPGW 222 |
F-TPGW 160408 |
3N |
9.525 |
3.18 |
0.8 |
3.3 |
15.3 |
√ |
| Raccomandazione sulla velocità di avanzamento |
| Raggio del naso (millimetro) |
Ra ehm |
| 0.2 |
0.4 |
0.8 |
1.6 |
3.2 |
6.4 |
| Avanzamento f (mm/giro)≤ |
| 0.2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0.4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0.8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
