Dettagli:
|
| Numero di modello: | TPGW 160402 | Punte: | 1N |
|---|---|---|---|
| Caratteristica: | Scelta facile e consegna veloce | Marca di prodotto: | WORLDIA |
| Famiglia di prodotto: | ManaNova | Materiale: | PCD+Carbide |
| Grado di PCD: | MND10 | Applicazione: | Lavorando dei materiali non ferrosi |
| Evidenziare: | Taglierina universale per inserti in metallo duro,TPGW Taglierina per inserti in metallo duro,Utensili PCD RoHS per alluminio |
||

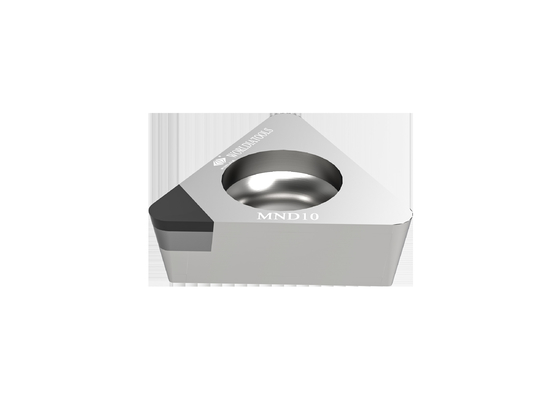

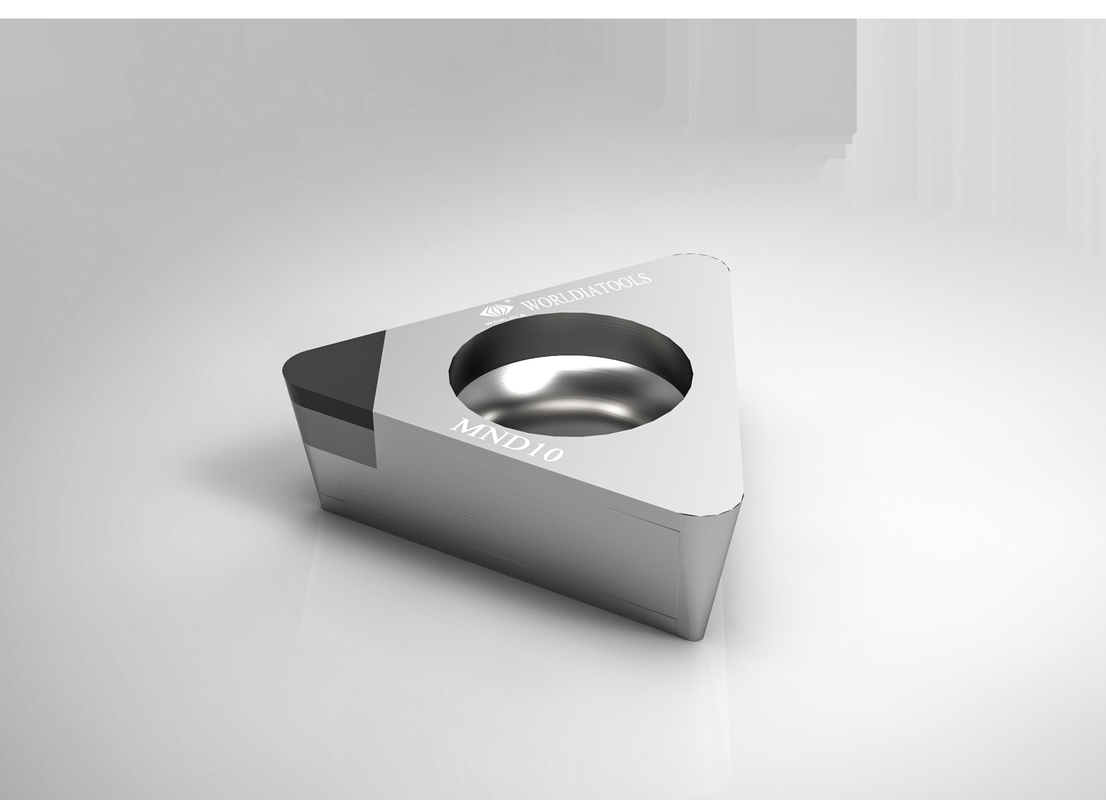

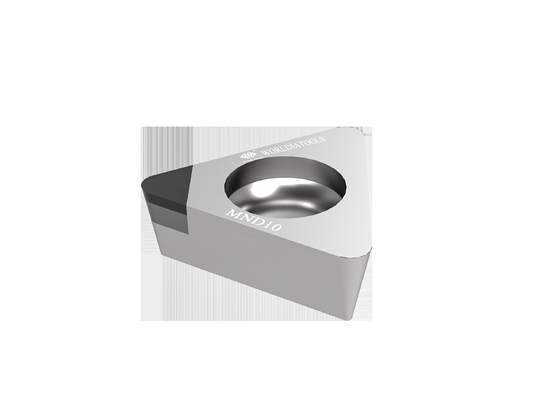

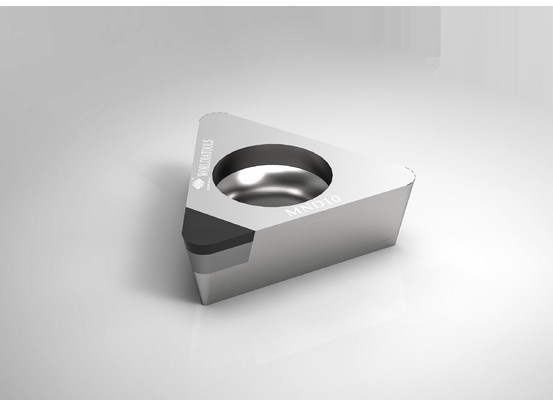

TPGW 160404 Inserto standard per tornitura in metallo duro Inserto da taglio PCD per materiali non ferrosi
MONDO
Nel mondo manifatturieroio, i cambiamenti ci spingono a promuovere i nostri prodotti e servizi.
Ci dedichiamo a fornirvi utensili da taglio e soluzioni che corrispondano alle ambizioni della vostra azienda.
Vogliamo crescere insieme a te.
Descrizione:
ManaNova, un sottomarchio di Worldia, si posiziona come una serie standard di fascia alta.
Per soddisfare le esigenze dei clienti come obiettivo, selezioniamo rigorosamente i materiali PCD/PCBN per fornire un prodotto universale,
effetto di taglio stabile ed efficiente.
La caratteristica fondamentale di ManaNova è la scelta facile e la consegna veloce.
"Scelta facile" è facile da scegliere in base alla tabella di confronto e all'applicazione.
"Consegna rapida" sono tutti gli inserti ManaNova PCD a catalogo disponibili a magazzino.
Eliminando la forza maggiore, è possibile ottenere entro 4-5 giorni.
Materiale:
Produciamo PCD Tools con macchine di lavorazione avanzate e controlliamo la qualità del prodotto
fin dall'inizio che mantiene gli strumenti PCD con elevata precisione e buona qualità con coerenza.
Produciamo utensili CBN con una macchina da taglio a 5 assi leader del settore e un vuoto autoprogettato
forno di brasatura che mantiene gli utensili CBN con elevata precisione e forza di saldatura.
Prodotti Principali:
L'inserto PCBN è adatto per la lavorazione di acciaio temprato, ghisa grigia, ghisa sferoidale e metallurgia delle polveri.
L'inserto PCD (materiale MND10) è adatto per la lavorazione di sgrossatura e finitura di leghe di alluminio e altri materiali non metallici.
Inserto PCD: fornisce un effetto di taglio stabile, universale e ad alta efficienza.
T
vantaggi:
·Alta qualità
·A basso costo
·Fornitura diretta in fabbrica
Applicazione:
| MND10 | Adatto per il taglio di materiali non ferrosi come leghe di alluminio, ecc. |
| Gli strumenti PCD sono limitati a materiali non ferrosi, come alluminio ad alto contenuto di silicio, compositi a matrice metallica (MMC) e plastica rinforzata con fibra di carbonio (CFRP). Il PCD con refrigerante flood può essere utilizzato anche nelle applicazioni di superfinitura del titanio. |
|
| ·Alluminio e leghe di alluminio | |
| ·Leghe di rame, ottone e bronzo | |
| ·Leghe di zinco e magnesio | |
| ·Fibra di carbonio | |
| · Resine epossidiche | |
| ·Plastica | |
| ·Compositi in fibra di vetro | |
| ·Compositi di grafite |
Specifica:
| Angolo | Dimensioni | Grado | ||||||
| Codice ANSI | Codice ISO | Consigli | CIRCUITO INTEGRATO mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | √ |
| Raccomandazione sulla velocità di avanzamento | ||||||
| Raggio del naso (millimetro) | Ra ehm | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Avanzamento f (mm/giro)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0.8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
