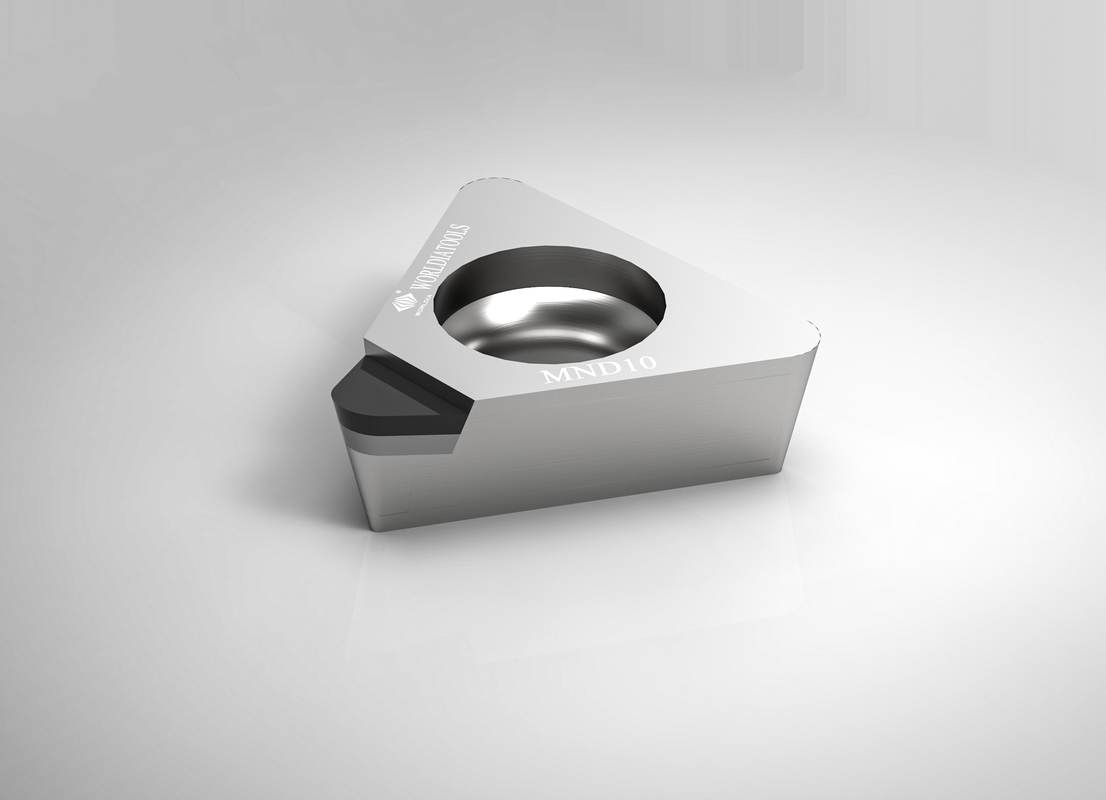

TPGT 110304Inserto standard per tornitura in metallo duro Inserto da taglio PCD per materiali non ferrosi
Come serie di utensili da taglio standard di fascia alta, MANANOVA esegue l'intero processo di qualità
gestione delle materie prime, con sofisticate apparecchiature di collaudo di produzione, professionali e
team di ricerca e sviluppo e produzione esperti e servizi tecnici professionali, in modo che ogni utente possa
continuare a sperimentare i vantaggi degli utensili da taglio Worldia.
Descrizione:
ManaNova, un sottomarchio di Worldia, si posiziona come una serie standard di fascia alta.
Per soddisfare le esigenze dei clienti come obiettivo, selezioniamo rigorosamente i materiali PCD/PCBN per fornire un prodotto universale,
effetto di taglio stabile ed efficiente.
Prodotti Principali:
La serie Worldia ManaNova copre 7 gradi CBN di alta qualità per la lavorazione dell'acciaio temprato,
ghisa e metallurgia delle polveri, i gradi disponibili sono MHN10C, MHN20C, MHN30C,
MKN10, MKN20, MSN10, MSN20.
Inserto PCBN: 7 materiali/ 1 tipo, universale per acciaio temprato, ghisa, ghisa sferoidale e metallurgia delle polveri.
Inserto PCD: fornisce un effetto di taglio stabile, universale e ad alta efficienza.
L'inserto in PCD è adatto per la lavorazione di sgrossatura e finitura di leghe di alluminio e altri materiali non metallici.
vantaggi:
· Universale
· Scelta facile
· Consegna veloce
Applicazione:
| MND10 |
Adatto per il taglio di materiali non ferrosi come leghe di alluminio, ecc. |
Gli strumenti PCD sono limitati a materiali non ferrosi, come alluminio ad alto contenuto di silicio, compositi a matrice metallica (MMC) e plastica rinforzata con fibra di carbonio (CFRP).
Il PCD con refrigerante flood può essere utilizzato anche nelle applicazioni di superfinitura del titanio. |
| ·Alluminio e leghe di alluminio |
| ·Leghe di rame, ottone e bronzo |
| ·Leghe di zinco e magnesio |
| ·Fibra di carbonio |
| · Resine epossidiche |
| ·Plastica |
| ·Compositi in fibra di vetro |
| ·Compositi di grafite |
Specifica:
| Angolo |
Dimensioni |
Grado |
| Codice ANSI |
Codice ISO |
Consigli |
CIRCUITO INTEGRATO
mm |
S
mm |
R
mm |
Φd
mm |
LE
mm |
MND
10 |
| TPGT 22.50.5 |
TPGT 110302 |
1N |
6.35 |
3.18 |
0.2 |
3.3 |
2.5 |
√ |
| TPGT 22.51 |
TPGT 110304 |
1N |
6.35 |
3.18 |
0.4 |
3.3 |
2.5 |
√ |
| TPGT 22.52 |
TPGT 110308 |
1N |
6.35 |
3.18 |
0.8 |
3.3 |
2.5 |
√ |
| |
| TPGT 330.5 |
TPGT 160402 |
1N |
9.525 |
4.76 |
0.2 |
4.4 |
2.5 |
√ |
| TPGT 331 |
TPGT 160404 |
1N |
9.525 |
4.76 |
0.2 |
4.4 |
2.5 |
√ |
| Raccomandazione sulla velocità di avanzamento |
| Raggio del naso (millimetro) |
Ra ehm |
| 0.2 |
0.4 |
0.8 |
1.6 |
3.2 |
6.4 |
| Avanzamento f (mm/giro)≤ |
| 0.2 |
0,028 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
| 0.4 |
0,040 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
| 0.8 |
0,057 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
| 1.2 |
0,069 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
| 1.6 |
0,080 |
0,113 |
0,160 |
0,226 |
0,320 |
0,453 |
| 2.4 |
0,098 |
0,139 |
0,196 |
0,277 |
0,392 |
0,554 |
