Dettagli:
|
| Marca di prodotto: | WORLDIA | Famiglia di prodotto: | ManaNova |
|---|---|---|---|
| Numero di modello: | C-CCGW 09T304 | Materiale: | PCD+Carbide |
| Grado di PCD: | MND10 | Tipi del bordo: | Chip Breaker |
| Punte: | 1N | Lavorare: | Rifinitura |
| Evidenziare: | MND10 Inserti da taglio PCD,C-CCGW09T304 Inserti da taglio PCD,Inserti PCD con rompitruciolo |
||

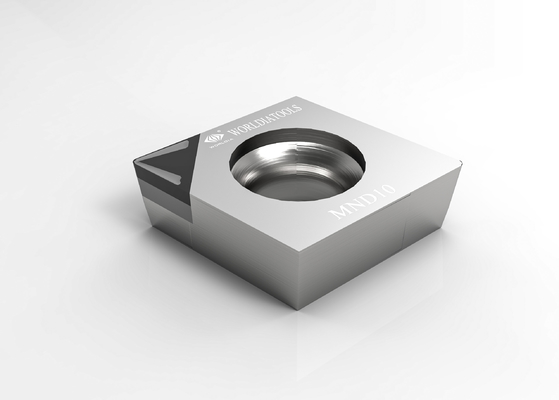

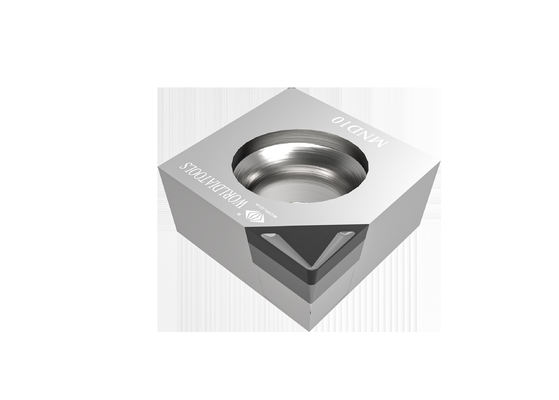

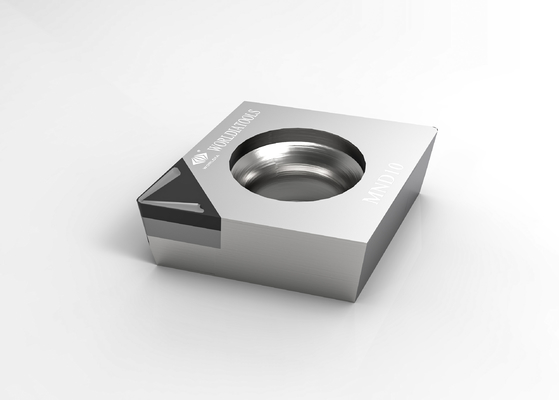

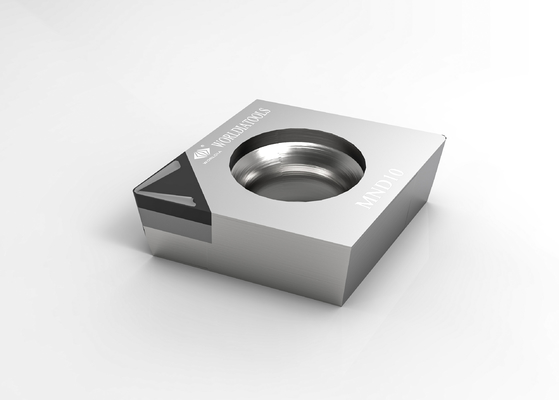

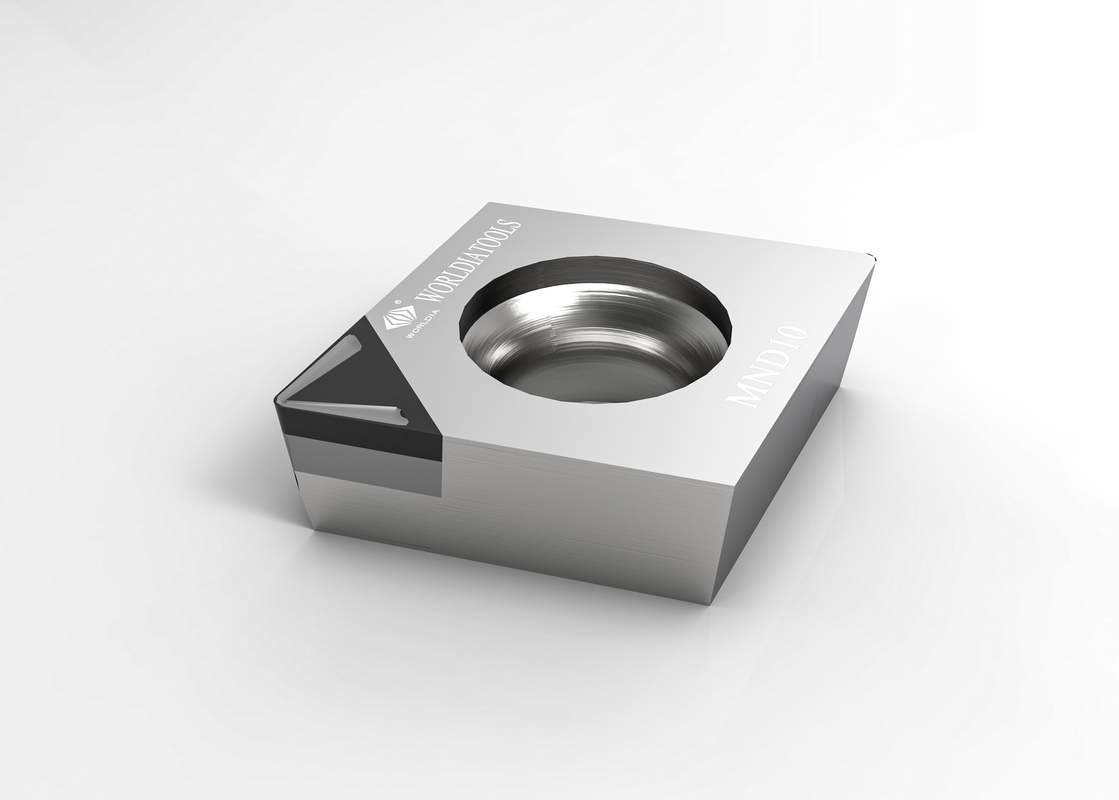

C-CCGW 09T304 Inserto da taglio PCD per tornitura in metallo duro standard per materiali non ferrosi
Descrizione:
"ManaNova" è un sottomarchio di Worldia, incentrato sulle serie standard di fascia alta.
ManaNova è un concetto che si distingue dal punto di vista degli utenti finali, scegliamo rigorosamente i materiali PCD e PCBN
per fornire l'effetto di taglio universale.
MANANOVA prende "Scelta facile e consegna veloce" come caratteristica, che intende fornire veloce ed efficiente
servizio per clienti nazionali ed esteri per soddisfare la loro domanda di strumenti standardizzati e universalizzati.
vantaggi:
L'inserto Worldia PCD si distingue per l'elevata durezza, l'elevata resistenza alla compressione,
grande conducibilità termica e buona resistenza all'usura.
Funziona con elevata precisione di elaborazione e grande efficienza ad alta velocità.
L'inserto in PCD con rompitruciolo ha un'eccellente rottura truciolo nelle lavorazioni di finitura
Materiale:
Gli utensili con materiali da taglio in diamante policristallino (PCD) possono ridurre significativamente i costi degli utensili,
Gli utensili in PCD sono ideali per l'uso con metalli non ferrosi, come leghe di alluminio, zinco e magnesio,
Compositi in vetroresina, plastica rinforzata con fibra di carbonio, carburo "verde" e ceramica, nonché tutti i materiali abrasivi.
Applicazione:
| MND10 | Applicato al taglio di materiali non ferrosi come leghe di alluminio, ecc. |
Prodotti Principali:
L'inserto in PCD è adatto per la lavorazione di sgrossatura e finitura di leghe di alluminio e altri materiali metallici non ferrosi.
Inserto PCBN 7materiale/ 1 tipo, universale per acciaio temprato, ghisa, ghisa sferoidale e metallurgia delle polveri.
vantaggi:
· Universale
· Scelta facile
· Consegna veloce
Specifica:
| CCGW | Dimensioni | Grado | ||||||
| Codice ANSI | Codice ISO | Consigli | CIRCUITO INTEGRATO mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0.4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3.97 | 0.2 | 4.4 | 2.5 | √ |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 6.4 | √ |
Raccomandazione:
| Raccomandazione sulla velocità di avanzamento | ||||||
| Raggio del naso (millimetro) | Ra ehm | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| Avanzamento f (mm/giro)≤ | ||||||
| 0.2 | 0,028 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 |
| 0.4 | 0,040 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 |
| 0.8 | 0,057 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 |
| 1.2 | 0,069 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 |
| 1.6 | 0,080 | 0,113 | 0,160 | 0,226 | 0,320 | 0,453 |
| 2.4 | 0,098 | 0,139 | 0,196 | 0,277 | 0,392 | 0,554 |
